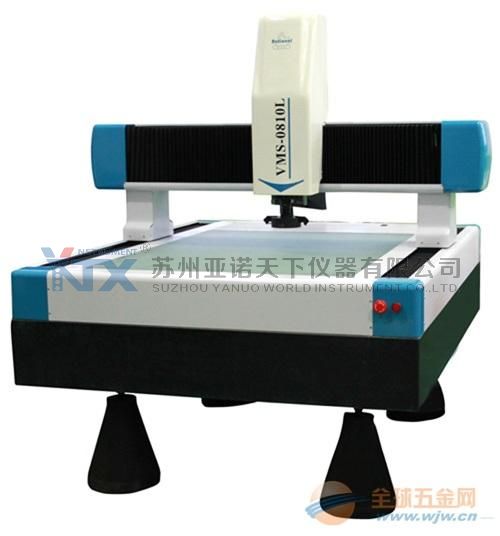

| 大行程CNC型影像测量仪VMS-0810L |
| 产品简介 |
| VMS-0810L是全自动型大工作范围的营销测量仪，X、Y轴采用线性导轨式结构，以二维测量为主，也可作三维辅助测量。该产品结合本公司自主研发的QIM5008自动测量软件，可实现高效、准确的大批量工件测量，适用精密部件的检测和质量控制，广泛应用于机械、电子、五金、塑胶等行业。 |
| 产品特点 |
1.采用线性导轨型式，此种仪器无需供气，出货后无需在客户那里进行装调，可拆下包装后直接使用，售后方便，安装维护简单；
2.固定式花岗岩工作台及00及花岗岩平台底座，稳定性好、承载量大、精度高，可测量较大、较重零件而不影像仪器精度；
3.高速进行测量，缩短测量时间。 |
| 技术规格参数 |
长度单位（mm） |
| 操作方式 |
CNC |
| 规格参数 |
800*1000*200 |
| 光学尺分辨率为X、Y、Z轴0.5μm；通过USB与电脑相连 |
| 利用QIM5008软件来进行点、线、园等元素的数据采集处理以实现测量功能 |
| ZUI高测量速度达500mm/s |
| 影像系统 |
采用进口1/2"彩色CCD摄像机，19"LCD显示器 |
| 0.7—4.5X变焦镜头，总视频放大倍率为34—220X，配2X物镜时，总视频放大倍率可达440X（可考虑自动变焦镜头） |
| 照明系统 |
程控式LED环形表面光及轮廓光 |
| 测量精度 |
X、Y轴 |
E2=(4.0+L/200)μm |
| Z轴 |
E1=(5.0+L/200)μm |
