产品用途 |

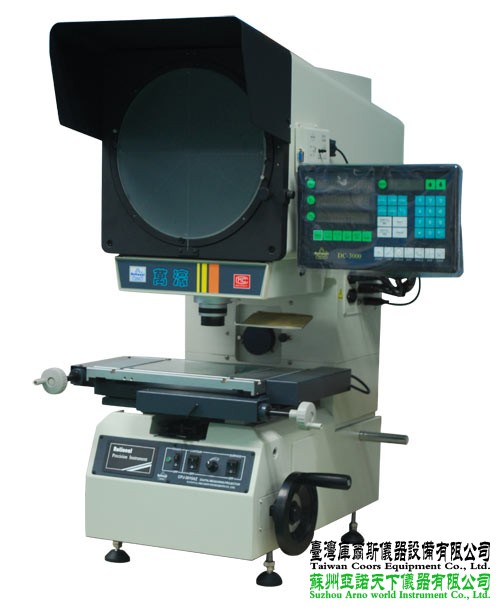

CPJ系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。轮廓投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 |
产品特点 |
CPJ-3000Z系列数字式测量投影仪结构紧凑,外形简洁美观,经济实用,可靠性好,坐标示值误差可达(3+L/75)μm,轮廓投影仪能够高效的对工件进行直接测量和比较测量,例如:冲压件、齿轮、螺纹,刀具等。数字式投影仪在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。 |
|
特点:
CPJ-3000A/AZ系列数字式测量投影仪整机质量优良,性能稳定。仪器配有脚踏开关和多功能数据处理表,数据输出和采样十分方便,使测量更快捷,效率更高。
技术参数:
型号 |
反像型
正像型 |
CPJ-3015A
CPJ-3015AZ |
CPJ-3020A
CPJ-3020AZ |
CPJ-3025A
CPJ-3025AZ |
CPJ-3030A
CPJ-3030AZ |
CPJ-3040A
CPJ-3040AZ |
X轴坐标行程 (mm) |
150 |
200 |
250 |
300 |
400 |
Y轴坐标行程 (mm) |
100 |
100 |
150 |
200 |
300 |
金属台面尺寸 (mm) |
354×228 |
404×228 |
450×280 |
500×330 |
450×350 |
玻璃台面尺寸 (mm) |
210×160 |
260×160 |
306×196 |
350×250 |
606×466 |
X、Y轴坐标分辨力 (μm) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
示值误差(μm) |
E1XY=(2.5+L/100)
|
Z轴坐标行程 (mm) |
100 (调焦) |
100 (调焦) |
100 (调焦) |
100 (调焦) |
100 (调焦) |
仪器重量(kg) |
160 |
160 |
180 |
250 |
250 |
仪器尺寸 (mm) |
780×780×1100 |
810×780×1120 |
810×780×1120 |
900×780×1020 |
1040×780×1120 |
投影屏 |
尺寸 (mm) |
Ф 312,使用范围>Ф300(刻有米字线) |
旋转范围 |
0~360° |
旋转分辨力 |
1' or 0.01° |
物镜 |
放大倍数 |
10× (选) |
20× (选) |
50× (选) |
100× (选) |
物方视场 (mm) |
Ф30 |
Ф15 |
Ф6 |
Ф3 |
工作距离 (mm) |
77.7 |
44.3 |
38.4 |
25.3 |
测量ZUI大高度(mm) |
90 |
90 |
90 |
90 |
仪器电源: AC 100-240V 50/60Hz,总功率: 400W
|
