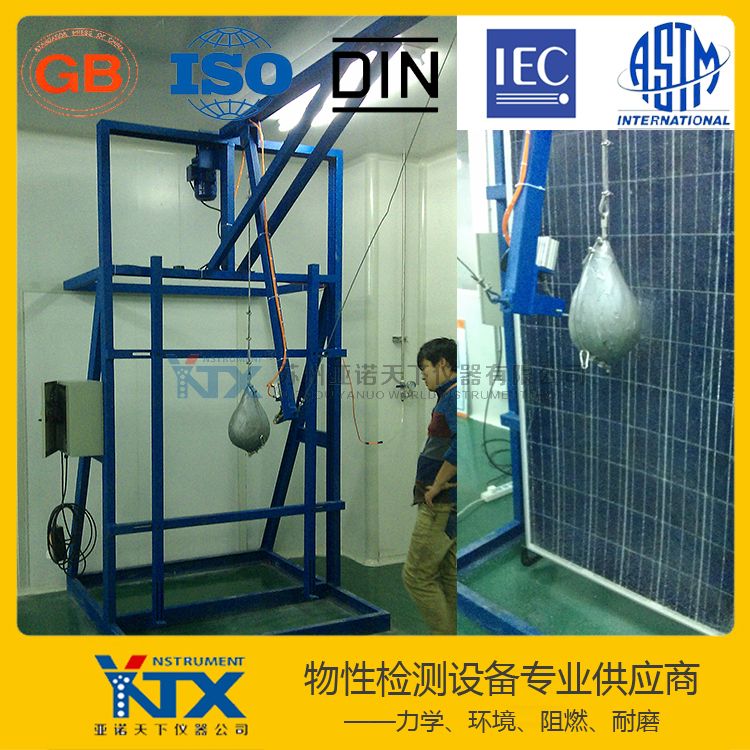

霰彈袋衝擊試驗裝置
如圖B1所示，試驗框架主體部分採用高度大於100mm的槽鋼，用螺栓固定在地面上，並在其背面加支撐杆以防衝擊時移位或傾斜。木制固定框用於固定試樣，固定框與試樣四周接觸部位使用符合GB/T 531規定硬度為邵爾A50的橡膠墊襯。安裝試樣後，橡膠條的壓縮厚度為原厚度的10%~15%。而且木框的內部尺寸比試樣尺寸小19mm左右。
如圖B2所示，衝擊體是帶有金屬杆的皮革袋，在皮革袋中心插入一根長度為330mm±13mm的螺杆，裝填鉛霰彈，然後把袋的上下兩端用螺母擰緊，再把皮革袋的表面用寬12mm，厚0.15mm玻璃纖維增強尼龍帶交叉地傾斜卷纏起來，把表面完全覆蓋成袋體狀。衝擊體質量為45kg±0.1kg。
注：1用厚度為0.15mm的人造帶，把二塊A片盒四塊B片縫合在一起（見圖B2中的b）。縫邊（虛線部分）為0.5mm左右。
2用公稱尺寸￠2.5mm的鉛砂裝填
霰弹袋
1.霰弹袋质量应为45±0.1kg。
2.霰弹袋ZUI大直径为250mm。
装置试验框架
1.试样框架内缘尺寸应为：长1920＋10mm，宽3450＋10mm
2.试样框架上应有厚3mm，宽15mm，硬度邵尔A50 °
試驗要求
1、 試樣
試樣為與製品相同厚度、且與製品在同一工藝條件下製造的尺寸為1930mm(0,+5mm)X864mm(0,+5mm)的長方形平面鋼化玻璃。
2、 試驗步驟
1） 用直徑3mm的撓性鋼絲繩把衝擊體吊起，使衝擊體橫截面ZUI大直徑部分的外周距離試樣表面小於13mm，距離試樣的中心在50mm以內。
2） 使衝擊體ZUI大直徑的中心位置保持在300mm的下落高度，自由擺動落下，衝擊試樣中心點附近1次。若試樣沒有破壞，升高至750mm，在同一試樣的中心點附近再衝擊1次。
3） 試樣仍未破壞時，再升高至1200mm的高度，在同一塊試樣中心點附近衝擊一次。
4） 下落高度為300mm,750mm或1200mm試樣破壞時，在破壞後5min之內，從玻璃碎片中選出ZUI大的10塊，稱其品質。並測量保留在框內ZUI長的無貫穿裂紋的。
