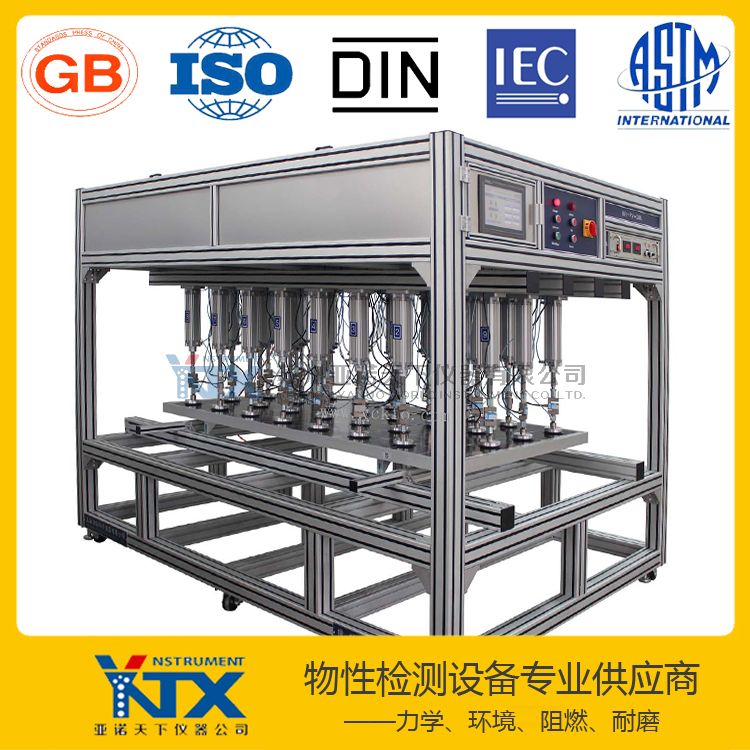

光伏组件静态、动态载荷的能力试系统-机械载荷试验机
|
|
仪器参照IEC 61215-2005等相应标准条款设计制造，用于验证确定光伏组件在不同安装角度下经受风、雪或覆冰等静态、动态载荷的能力。WPV-ML 型机械载荷试验机用于验证确定组件在不同安装角度下经受风、雪或覆冰等静态、动态载荷的能力。本机用于检测光伏组件之耐压强度，采用动态持压技术，模拟载荷试验，以了解产品在载荷状态下，抗压能力。本机采用Load Cell感应，经计算机解析出抗力数值并直接显示，或设定恒压力，持压若干时间。
产品执行标准：IEC61215:2005NO.10.16"Mechanical load test"《机械载荷试验》。
|
| |
|
|
|
技术参数及规格：
|
|
1
|
型号：W-PV-ML
|
|
2
|
仪器价外观尺寸：60×60×140（W×D×H）cm
|
|
3
|
机台外观尺寸：360×250×185（W×D×H）cm
|
|
4
|
组件表面负荷：1465～5400Pa
|
|
5
|
载荷形式：正向
|
|
6
|
框架外部结构：SECC钢板加粉底烤漆及钢架。
|
|
7
|
托架结构：用户提供组件安装图纸
|
|
8
|
单组ZUI大压力＞6bar
|
|
9
|
单组ZUI大出力＞190kg
|
|
10
|
ZUI大行程：150mm
|
|
11
|
缸数：分三组共12个.
|
|
12
|
吸盘直径：120mm
|
|
13
|
校正器：350kg×4
|
|
14
|
电源需求：单项AC110V/5V
|
|
15
|
气压源需求：5～8kg/c㎡
|
|
16
|
产品应用：太阳能电池、LED模组、LCD模组、户外看板
|
|
特性：
|
|
1
|
设备符合IEC61215:2005 Hail Test规范
|
|
2
|
试验机材质及结构：可活动式铝合金框架，平台与支架在测试受力状态下不会变形
|
|
3
|
测试平台夹具可配合厂商待测件安装方式设计。
|
|
4
|
ZUI大测试尺寸300×200cm,组件有效载荷测试面积：200×100cm，可依照需求定制。
|
|
