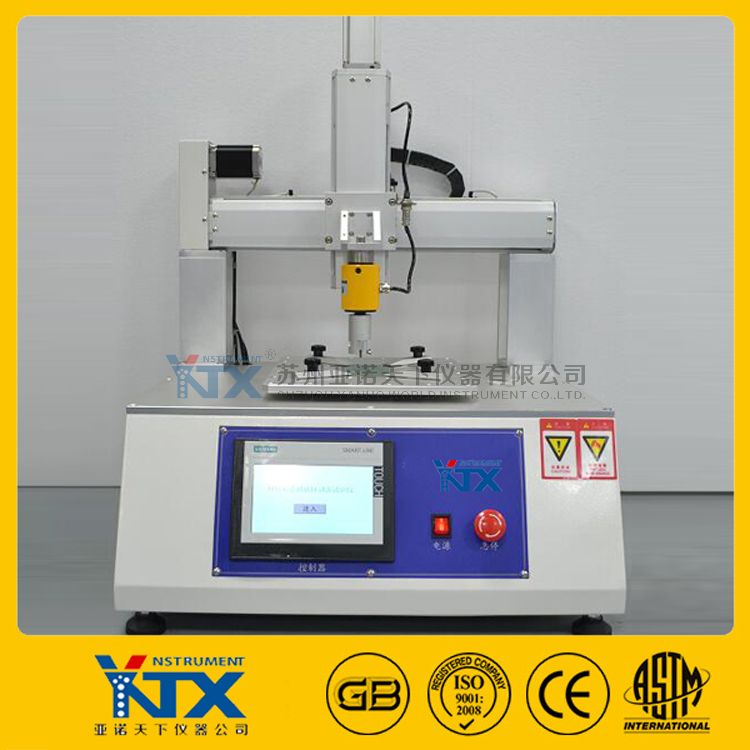

本机采用PLC+触摸屏的控制系统，步进电机驱动，划痕距离，划痕次数及划痕速度均可预置，90°角度自动旋转，轻松实现纵横两个方向的划痕试验。该设备性能稳定，一键操作，是实验室专业检测设备。

试验原理及结构

试验原理：涂层耐划痕试验使用淬硬的钢针来进行划痕,钢针的端部应呈锥形,顶角为 40°，其尖端应倒圆抛光，倒圆半径为 0.25mm±0.02mm。 划痕通过五对导电部分，包括其中间间隔，中间间隔应是试验时承受电位梯度ZUI大的部位。进行划痕试验时，在针头保持与水平面80-85°时，以 20mm/s±5mm/s 的速度进行划痕。对钢针应加上适当的负载，以使该钢针沿其轴线方向能施加 10N±0.5N 的作用力，各道划痕间隔至少应为 5mm，而且与样品缘也至少应相距 5mm。

设备结构：耐划痕试验仪采用铝合金型材框架，不锈钢封板，喷砂铝制底板，成型滚珠丝杠及导轨装置，淬硬钢针，旋转试样托盘，美观大方，紧凑耐用。

技术参数:

1、电源220V/50HZ

2、控制：PLC电气控制，7寸彩色触摸屏操作，步进电机驱动

3、工位：单工位

4、划痕针头圆角：R0.25±0.02mm,

5、钢针顶角：40°

6、划痕速度：20±5mm/s，可预置

7、划痕压力：10N±0.5N

8、划痕间距：0-50mm,可预置

9、划痕角度：80-85°，夹具固定

10、试样托盘：可90°旋转，多安装孔，适用不同试样安装

11、可选配30N±0.5N打耐压装置
