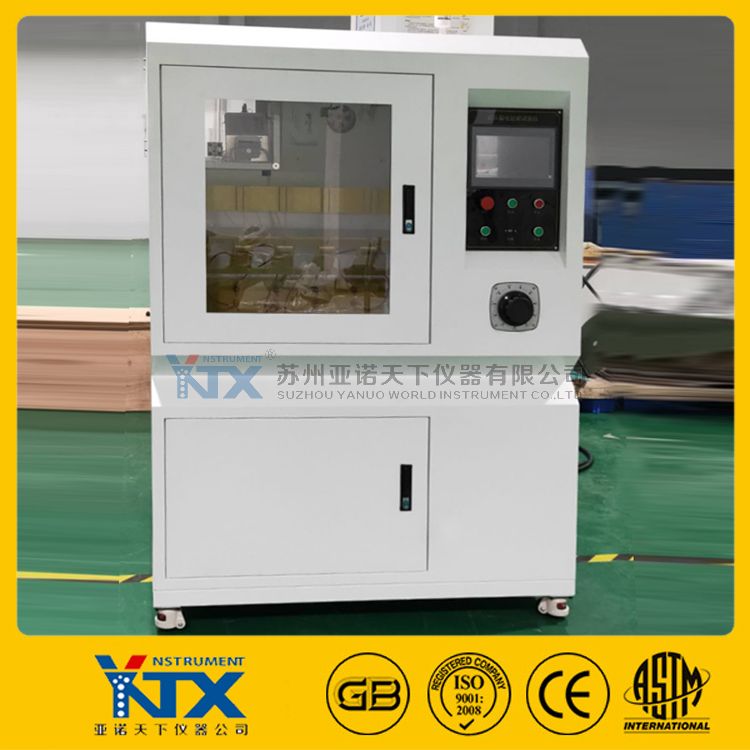

交直流高压漏电起痕试验仪是在固体绝缘材料表面上，在规定尺寸 ( 2mm × 5mm ) 的铂电极之间，施加某一电压并定时 (30s) 定高度 ( 35mm ) 滴下规定液滴体积的污染液体 (0.1%NH 4 CL) ，用以评价固体绝缘材料表面在电场和污染介质联合作用下的耐受能力，测定其相比电痕化指数 (CT1) 和耐电痕化指数 (PT1) 。
电痕化指数试验仪适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息设备的研究、生产和质检部门，也适用于绝缘材料、工程塑料、电气连接件、辅件行业。
仪器用途：
适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）或对应直流电压下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
符合标准：依据GB/T6553-2014/IEC60587-1984《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》和DL/T810-2002《±500kV直流棒形悬式复合绝缘子技术条件》的要求，针对绝缘材料的交直流流漏电起痕试验设计。
技术参数：
1、电极：厚0.5mm 材质：不锈钢；
2、上下电极距离：50.0mm±0.1；
3、试验电压：100V-6000V 无级可调；
4、调压器：输出：0～250V可以调，容量5KVA；
5、回路电流为60mA时，切断电压输出；
6、试验时间：6小时可任意设定；
7、滴液精度：0.5%；
8、电压稳定度：±1%；
9、高精度稳压器：输出AC220V 功率6000W，精度±1%；
10、试验变压器：容量5KVA，ZUI高输出电压AC6000V（或DC6000V可选）；
11、起痕判断：依标准GB/T6553-2003/4.1.2规定，在试样上施加电压（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染液，在60mA以下的电流持续6H不过流即为通过；
12、滴液装置：采用雷弗精密蠕动泵，流量范围0.00185 ～20毫升/分钟，工作转速0.1～50转/分钟，流量精度误差：＜0.5%；
13、输出电压：交流/直流（可切换）
14、容积为0.56m3，工作室体积：900L*650W*950H(mm)；
15、仪器外形尺寸：1200L*750W*1800H(mm)
16、滴液装置：
①、滴液采用雷氟精密蠕动泵，配进口泵管，耐酸碱以及所有污液腐蚀，使用寿命长，流速稳定，控制精度高；
②、试验电压、串联限流电阻与污染液流速对照如《表1》
表1
|
试验电压范围
(KV)
|
恒定电压法电痕化推荐电压 （KV）
|
污染液流速 （ml/min）
|
串联限流电阻值（KΏ）
|
|
1.0 ~ 1.75
|
-
|
0.075
|
1
|
|
2.0 ~ 2.75
|
2.5
|
0.15
|
10
|
|
3.0 ~ 3.75
|
3.5
|
0.30
|
22
|
|
4.0 ~ 4.75
|
4.5
|
0.60
|
33
|
|
5.0 ~ 6.0
|
-
|
0.90
|
33
|
③．使用试验溶液：
质量分数为(0.1 士0.002)%分析纯NH4CL(氯化氨)和质量分数为(0.02士0.002)%异辛基苯氧基聚乙氧基乙醇(iso-octylphenoxypolyethoxyethanol)，非离子型湿润剂配以蒸馏水或去离子水。
17、试验组数：五组，（试验过程中一个泵控制一组滴液，测试过程中互不影响，可以独立测试，也可以一起测试）
18、重量 ： 240KG
