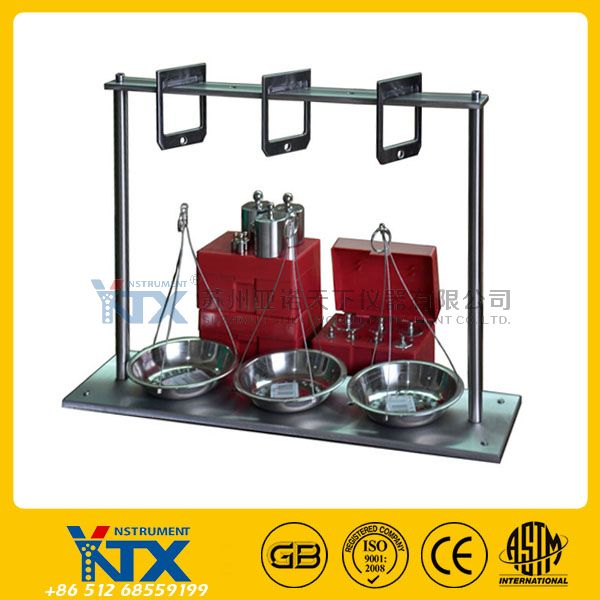

压痕试验装置主要技术参数：

1.试验工位:三工位

2. 刀口厚度：0.7±0.01mm；

3. 试验砝码：1 ~ 1000g范围标准砝码，共3套；

4. 试样范围：大于0.4mm的绝缘和护套；

5. 试样长度：50 ~ 100mm；

6. 试验工位：3工位；

7. 试验刀架：3个；

8. 砝码托盘：304L不锈钢材质，数量：3个，与刀架等一起每个砝码承载体重量≤50g；

高温压力试验装置试验方法

绝缘和护套的高温压力试验

注：本试验方法不推荐用于厚度小于0.4 mm的绝缘和护套.

1、绝缘高温压力试验

1.1取样

   对每个被试绝缘线芯，从每个长度为250～500mm样段上截取3个相邻的试样。试样长度应为50-100mm。

   无护套的扁平软线的绝缘芯不应分开汽车品牌。

1.2试样制备

  用机械方法除去试样上的所有的护层，包括半导体电层(若有的话)。根据电缆的类型，试样可以是圆形或扇

   形截面。

1.3试样的放置

 压痕装置如图1所示，由刀口厚度为(0.70±0.01mm)的矩形刀片组成,刀片可对试样加压.每个试样放置在如图1

  所示的位置上。无护套扁平软线应以扁平边放置。小直径试样在支撑板上的固定方式不应使试样在刀片压力下

  发生弯曲。扇形试样应放置在如图1所示的带扇形凹槽的支撑板上，沿垂直于试样轴线的方向施加压力，刀片

  也应与试样轴线垂直。

1.4计算压力

  刀片作用于试样(圆形和扇形绝缘线芯)上的压力F，以N为单位，应按下式计算汽车图片：

  F= k 2Dδ-δ2式中：

  K---有关电缆产品标准中规定的系数。如没有规定，则应为：

  软线和软电缆的绝缘线芯，K=0.6

  D≤15mm的固定敷设用电缆绝缘线芯，K=0.6

  D>15mm的固定敷设用电缆绝缘线芯及扇形绝缘线芯，K=0.7

  δ---绝缘试样厚度的平均值;

  D---试样外径的平均值。

  δ和均以mm计,到小数点后一位。按GB/T 2951.11-2008规定的试验方法,在试样端头切取的薄片上测得。

  对于扇形线芯,D为扇形“背部”或圆弧部分直径的平均值，用测量带在电缆缆芯上测量三次后取平均值，以

   mm计，到小数点后一位(测量应在缆芯上三个不同地方进行)。

  作用于无护套扁平软线试样上的压力应是按上述公式计算所得的值的两倍，其中D为1.1所述试样短轴尺寸

   的平均值。

  压力F的计算值可以向较小值化整，但舍去的值应不超过3%汽车渠道。

1.5试样加热

  试验应在空气烘箱中进行，试验设备和试样放在烘箱中不应振动;或者放在有防振支架的空气烘箱中进行。任

   何可能引起试样振动的设备诸如鼓风机等，不允许直接与烘箱接触。

  烘箱中空气温度应一直保持在有关电缆产品标准规定的温度。

  未预热的受压试样在烘箱中放置的时间按有关电缆产品标准规定，如电缆产品标准没有规定，则按如下规定：

  ---试样外径D≤15mm时为4h;

  ---试样外径D>15mm时为6h。

1.6试样冷却

  规定的加热时间结束后(见1.5试样加热)，试样在烘箱中，在压力作用下应讯速冷却，可用冷水喷射压在刀口

   下的式样来冷却。绝缘试样冷却至室温并不再继续变形后，从试验装置中取出，然后浸入冷水中进一步冷却(汽

   车新闻http://news.17car.com.cn/)。

1.7压痕测量：

  试样冷却后立即测量压痕深度。

  应抽出导体留下管状绝缘试样。

  应沿着试样的轴线方向，垂直于压痕从试样上切取一窄条试片，如图2所示。

  将窄条试片平放在读数显微镜或测量投影仪下，并将十字线调到压痕底部和试片外测(如图2示)

  外径约6mm及以下的小试样应在压痕处和压痕附近横向切取两个试片(如图3示)。压痕深度应是剖面图1和

   剖面图2在显微镜下的测量值之差。

  全部测量值均以mm计，到小数点后两位。

1.8试验结果的评定：

  从每个试样上切取的三个试片上测得压痕中间值，应不大于试样绝缘厚度(按1.4测量)平均值的50%。

  (注：所定的50%这个值与公式的基本原则有关，并且对所有材料都是一样的。试验严格程度仅随系数K的

  变化而变化，但50%这个值不变)
