軟體說明：
1、spc資料轉換（制程能力分析）：能將測量之資料輸出至Excel中進行分析
2、圖形可輸入到AutoCAD成為工程圖
3、AutoCAD標準工程圖可輸入即時影像中，令AutoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和 工程圖的區別
4、可輸入先前拍照儲存的jpeg圖片到即時影像中與實際工件進行重疊對比
5、可以在鳥瞰的全圖中進行標注尺寸
6、自定義圓：可按客戶需要自定標準的圓，再以標準的圓和影像中的工件做重疊對比，從而找到工件與標準 圓形之間的誤差
7、自定義線段：可自行定義線段的起點座標、長度、旋轉的角度，再與影像中的工件作重疊對比，從而找到 工件與標準圖形之間的誤差
8、自設客戶座標：在即時影像中的實際工件上自行設定座標原點（0，0），在畫面上任意點標示該點的Ｘ、 Ｙ座標位置
9、座標標注：以自設的座標原點(0,0)為基準，標注畫面上任意一點的座標位置
10、專利取Ｒ角功能：為目前市面上準確的平面取Ｒ角方式
11、測量：可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等）
12、繪圖：可將即時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似
13、標注：可以在即時影像中的工件上標注尺寸。（長度、角度、直徑、半徑、點到線的距離、兩圓的偏心、 兩點間距等
14、自動取線、取圓：無須人工取線或圓在某一範圍內用軟體可自動捕捉到ZUI精准的線和圓
|

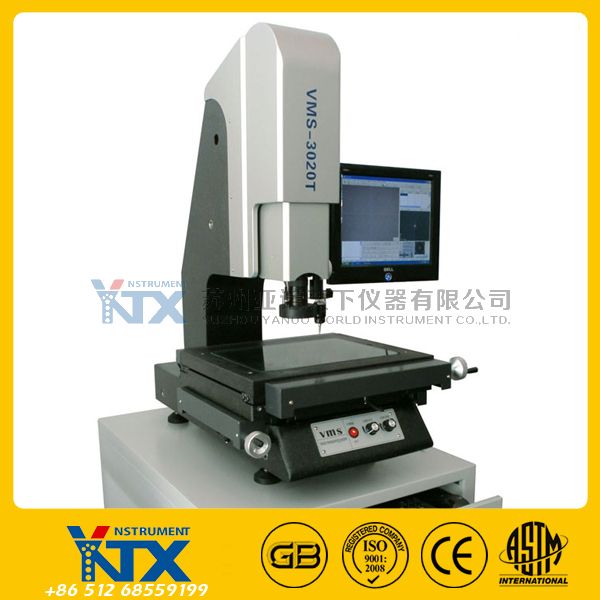

MODEL
|
VMS-1510T
|
VMS-2010T
|
VMS-3020T
|
VMS-4030T
|
VMS-5030T
|
|
(X/Y/Z軸)量測行程(mm)
|
150*100*100
|
200*100*175
|
300*200*175
|
400*300*175
|
500*300*175
|
|
外形尺寸
|
540560850
|
540560850
|
760600900
|
970670940
|
970770940
|
|
機台底座
|
高精度花崗石底座及立柱
|
|
照明系統
|
表面光源與透射光源均用LED，亮度可調
|
|
CCD
|
高解析度日本索尼彩色CCD
|
|
X,Y軸量測精度
|
（3+L/150）um
|
|
放大倍率
|
Step Zoom光學放大率：0.7--4.5X，影像放大率：28--180X
|
|
光學尺解析度
|
1 um
|
|
重複性
|
2 um
|
|
操作方式
|
手動
|
|
電源供給
|
220V 50HZ
|
|
合適溫度，濕度
|
溫度：19°--24°，濕度：45%--75%
|
|
保修期
|
一年
|
