一、主要用途:

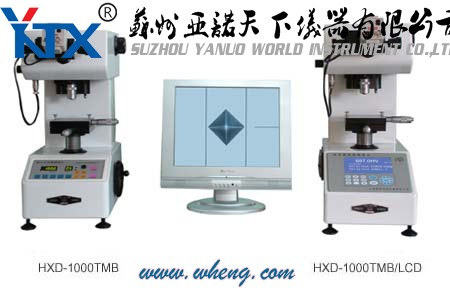

本机是在HXD 系列数显显微硬度计主机上,通过CCD彩色摄像头光学接筒, 15吋彩色液晶显示器,(配遥控器,显示模式:XGA 1024 x 768 75HZ)直接能在显示器测量和操作,不仅提高了测量精度,还体现了像质清晰度,减少了在测量操作过程中的人为误差,并且可以观测金相组织。专为金属材料、玻璃、陶瓷、显微工件测量要求较高的行业配置,在国内率先推出后深受大专院校、科研单位、国企和私企的欢迎,也受到外商的青睐。
二、技术参数
型号
|
HXD-1000TMB
|
HXD-1000TMB/LCD(液晶屏显示)
|
物镜/压头切换
|
自动转塔切换
|
试验力
|
9.807, 4.903, 2.942, 1.961, 0.9807,
0.4903, 0.2452, 0.0981 N
1000, 500, 300, 200, 100, 50, 25, 10 gf
|
加荷方式
|
程控自动加荷,保荷和卸荷
|
保荷时间
|
5 – 60 秒 步长5 秒.
|
硬度测量范围
|
5 HV – 3000 HV
|
测量显微镜
|
物镜: 40x; 10x
|
目镜 : 15x
|
总倍率 : 600x; 150x
|
物镜: 40x; 10x
|
目镜 : 15x
|
总倍率 : 600x; 150x
|
ZUI小检测单位
|
0.025 μ m
|
X-Y测试台
|
尺寸:100100mm
|
ZUI大移动 :25X25 mm
|
ZUI小读数:1/100mm
|
光路切换
|
测量/CCD摄影切换
|
测量读数方式
|
目镜或视屏测量 , 数字显示 , 打印输出硬度值 , 平均值 , 不均匀度,标准偏差, LCD 可显示洛氏 HRC HRA 转换值等
|
试件ZUI大高度
|
85mm
|
显示器上倍率
|
约 about 2000x
|
精度
|
执行标准:中华人民共和国国家标准
|
GB/T 4340.2-1999金属维氏硬度计试验
|
第二部分:硬度计的检验
|
上海市企业标准 Q/NWFQ 01-2002显微硬度计
|
标准配件,附件
|
物镜40x,10x, 维氏压头(在机上) 测量目镜15X
|
标准硬度块(700HV 1 400HV 0.2 ) 薄片夹紧器
|
小圆柱体夹紧器 平口钳 水平仪 卤素灯泡 电源线
|
保险丝 辅助工具 使用说明书
|
LCD型:打印机(内置) 数码管型:打印机
|
15 吋彩色液晶显示器 CCD 彩色摄像头
|
选购件
|
努氏压头
|
数码相机及适配镜
|
电源
|
220 VAC, 50/60 Hz
|
尺寸
|
外包尺寸 54 x 50 x 64 cm
|
毛重
|
60 kg
|
|
