[技术参数]

1.     次数范围：    0~999999

2.     传动方式：    旋转偏心轮

3.     显示方式：    大屏幕触摸屏控制

4.     插拔力范围：   0~50kg

5.     小插拔力解晰度：   0.001kg

6.     行程调节范围：   0~50MM

7.     测试速度：    0~60次/分钟（数字显示）

8.     可设定自动原点归零

9.     两种单位转换：   N、KG

10.    机台尺寸:    550(D)*470(W)*450(H)mm

11.    工作电压：    单相 220V

12.    主电路熔断体：   2A

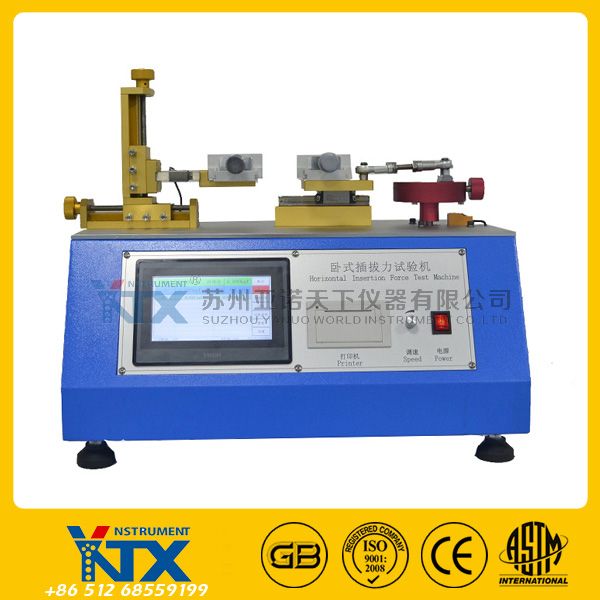

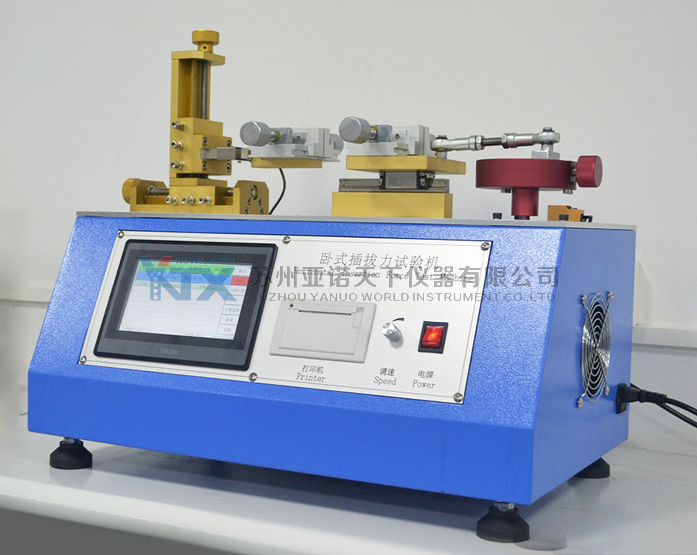

外观安装尺寸

操作指南

开机后直接进入测试界面

在测试界面时的按钮响应:

按钮“测试” ：执行测试；

按钮“停止” ：测试过程中点击此按钮结束测试；

按钮“力值归零” ：将力、插峰值、拔峰值等值归零；

按钮“打印” ：打印测试结果；

按钮“次数清零” ：将已测次数清零；

按钮“查看” ：进入测试结果查看界面；

按钮“设置” ：进入参数设置界面；

1.力小数位数 ：设置力值小数点后显示的位数；

2.力单位 ：切换力值单位，有“kgf”，“N”，“lbf”，“gf”，“KN”，“t”可选；

3.力量取反：切换力值方向；

4.语言：切换语言显示，有“English”，“中文”可选；

5.蜂鸣器：开启蜂鸣器；

6.力保护：设置力值保护；

7.设定测试次数：设置测试总次数；

8.停机不导通次数：设置停机不导通次数；

9.不导通计数模式：有“累积”，“连续”可选,累积到设置的不导通次数就结束测试，连续就是其中连续达到设置的不导通次数就结束测试；

（第8,9条在校准里勾选使用导通才会有）

自动打印：勾选后测完一次就打印一组；

按钮“默认设置”：恢复参数至出厂默认设置；

按钮“时间设置”：设置时间；

按钮“校准”：输入校准密码进入校准界面；

按钮“版本信息”：查看控制器版本信息；

按钮“测试界面”：返回测试主界面。

查看界面

按钮“上移” ：选择一组测试结果向上移；

按钮“下移” ：选择一组测试结果向下移；

按钮“打印” ：打印测试结果；

按钮“删除” ：删除所选中的的测试结果；

按钮“全部删除” ：删除所有测试结果；

按钮“测试界面” ：返回测试主页面；

校准力传感器

1. 在左上角选择好需要校准的通道后，**步必须校准“零点”，首先点击“清空”按钮，将校准数据表格中的数据清空，然后点击“力归零”按钮并使力传感器不承受任何负载,然后按“取点”按钮，即校准好了**个点“零点”；

2. 此时再往力传感器上放入砝码并在“校准数据表格”中第二行第二列的“标准砝码值”设定为放入的砝码重量（单位为kg），待砝码稳定后再按“取点”按钮即校准好了第二个点；

3. 同理再校准下面的点，也可只校准2个点；

4. 点击“力归零按钮” ，再将砝码放上传感器，待砝码稳定后，看“当前力”的值是否放入的砝码重量相等，若相等，点击“设置”按钮回到测试主界面完成校准，反之重复1-3步，直到“当前力”的值与放入的砝码重量相等为止。

5. 上等设置：输入密码进入上等试用期功能设置

注意

　　如果校准超过2个点，则校准过程中加砝码的重量必须依次增大，而且加砝码过程中屏幕上上一行显示的AD值也必须一直变大，如果发现加砝码时AD值在减小，则需要将力传感器的两根信号线的接线调换；如果只校准2个点，则没有此限制。

另外，对于已校准好的机器好能将校准数据（上图中校准表格中的数据）记录下来，这样如果以后的使用过程中误操作修改了校准数据，只需将记录的数据重新输入即可恢复正常，不需再重新用砝码或校准仪校准。

保养事项

1.仪器使用前必须放在稳固的地面上，

2.不允许在使用过程中搬弄机台；

3.选择相应电源电压，切勿过高，避免烧坏器件；

4.在仪器出现异常时，请与本所联系以便及时处理；

5.机器工作时必须有良好的通风环境。

6.试验机的传动机构及运动部位要定期加润滑油和定期固紧。

7.每次试验完毕，清理机台，保持机台清洁；

8.控制箱部分，须以干布擦拭，不可用湿布。

9.做好设备的接地工作。
