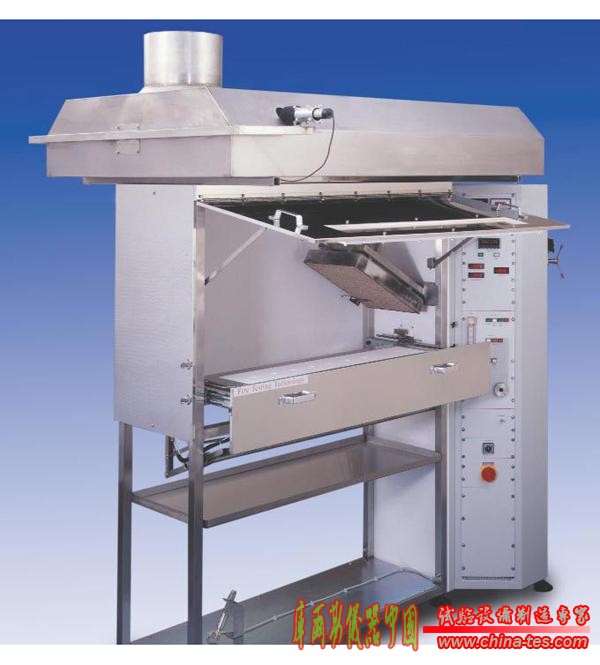

根据ISO9239-1,2及GB/T 11785-2005的要求，铺地材料热辐射板测试是在试验箱中，通过一定的热辐射环境，衡量地板覆盖物燃烧情况下的临界热辐射值。也可以用来衡量阁楼地板纤维素绝缘材料的临界辐射值。当建筑物起火，火焰在其隔间或邻近的房间串动，或者高温气体散发至地板表面，从而在火势蔓延的早期，在中途的顶部积聚热辐射热能，这时，它可以在铺地材料逆流通风的情况下正式（很好的）反映火焰蔓延情形。

标准• ISO 9239-1 : 地板材料火反应测试 - 第1部分 :使用辐射热源测试地板材料的燃烧性能
• ISO 9239-2 : 地板材料火反应测试 - 第2部分 :热通量为25/㎡时，测试火焰蔓延状况
• ASTM E 648 : 地板临界辐射通量的标准测试- 覆盖系统使用辐射热能源
• ASTM E 970 : 使用辐射热能源，测试阁楼绝缘地板临界辐射通量的标准测试使用辐射热能源
• NFPA 253 : 使用辐射热能源，测试侧板覆盖系统的临界辐射通量的标准测试方法
• GB/T 11785-2005
特点• 测试箱体材料由板子制成(钙 + 硅酸盐)，厚13±1mm，标称密度为 650kg/m3
• 测试箱体和试样之间的流通气体体积由试样两侧平均生成（0.23±0.03)㎡
•辐射热源为充气平板，倾斜 30o，指向平面放置的铺地材料样品。热辐射板产生辐射性能量流，热量在10.9 kW/m2 到 1.1 kW/m2之间。可达到900℃ 摄氏度。且应该包含安全阻断功能。
• 引燃器直径为0.7mm，19/EA，距每条中心线底部60度位置
• 小型不锈钢引燃嘴辅助样品引燃。
• 排气管上应附加 2.5±0.2 m/s的排气装置
• 应该使用可检测直径范围为250mm，黑体温度范围在480℃ ~ 530℃内的辐射高温计调节热量辐射面板表面的热流量
• 在误差范围内，测量从散热板至110mm ~ 910mm范围内的热通量，间隔为 110mm
• 带角度控制板，方便观测仪器，在设定和校正阶段控制仪器。
• 带烟雾测试探头的不锈钢罩。
• 数据收集和分析软件。
• 引火燃烧器的火焰长度调节范围是 60~120mm
• 根据辐射散热板的空气流动状况，背后面板的临界温度可调整为900℃
规格



机型	CRS-FMT
尺寸	1,400(W)×500(D)×2,200(H)mm
控制台尺寸	600(W)×750(D)×1600(H)mm
功率	AC 220V, 50/60Hz, 20A
重量	200kg
说明书	可提供
排气	30~85/min

测试结果• 通过热流线型速度测试可观察火焰传播长度变压器的临界热流量（CHF） Kw/m2
• 如果试样测试时间超过30分钟，可记录灭火时间和火焰ZUI快蔓延速度，然后再转化成临界热流量
• 烟密度测量部分：可通过光度系统的阳光透射来测量烟密度
