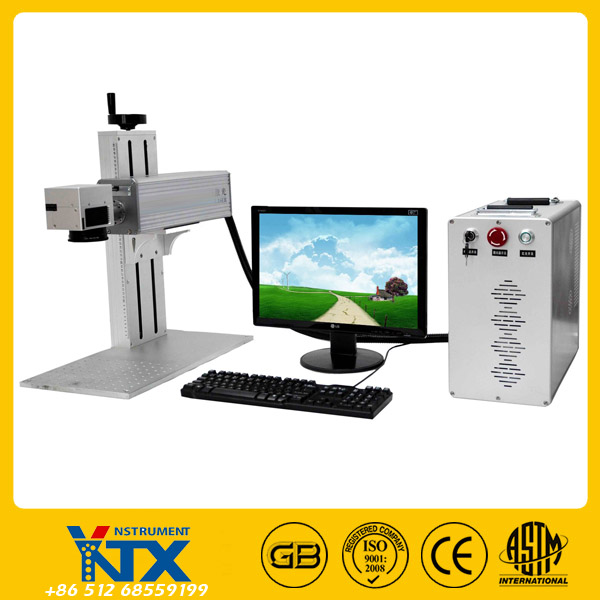

10W便携式光纤激光打标机 详细功能介绍

特别适用

不锈钢高速扫描、透光按键、位图雕刻、模具加工、印字轮雕刻等对深度、光滑度、精细度要求较高的领域。该设备在雕刻应用方面有速度快、运行稳定、图形精细等优势。

和传统的机柜式光纤机打标机相比，设计更为精致、散热更好、更易于和流水线对接，台式机是目前市场主流机型。

ZUI大线速

≤7000mm/s

运行系统

笔记本电脑或工控机(激光控制主板通过串口、并口或者USB与电脑连接)

多种字体

多种字体可选，可加载

（与系统共享字体）

软件系统

激光工业标记刻印系统(含：工业打印系统、图形编辑器、字体编辑器、刻印数据库管理系统)

图形编辑

软件提供自编辑器，

此外可通过第三方软件

绘制导入，例如

AUTOCAD、 CorelDRAW等软件。

打印内容

支持PLT、PCX、DXF、 BMP、JPEG等，可直接使用SHX、TTF字库；支持自动编码、打印序列号、批号、日期、条形码、二维码自动跳号等

文字编辑

同时提供各类标记文字改型编辑

打印范围

100×100mm标配 （可选50x50mm，150x150mm）

数据检索

将每天打印内容存档，随时检索历史打印数据。自动记忆设定的状态、流水号数

重复打印精度

±0.003mm

ZUI小字符

0.2mm

打印深度

0.01～0.3 mm 可调（刻印ZUI大深度0.4毫米视材质而定）

文字定位

提供鼠标拖动、方向键移动及坐标输入

ZUI小线宽

0.01mm

模拟显示

可直接在屏幕上观察标记效果

打印方向

可选上、下、左、右、及管弧面、扇形

运行直观

屏幕显示即时运行路线

适用工件

各种材质、形状、尺寸

可连续工作

≦24小时

输入方式

手工、自动流水号递增（可设定递增数）

冷却方式

风冷

电压／功率

220V 50Hz ±10％ 约300 W

激光功率

10W

激光频率

20-30khz

设备尺寸

650mm×470mm×650mm

激光波长

1064um

净 重

25KG

价 格

备 注

10W光纤激光打标机 主要部件配置表

序号

子系统名称

产地

备注

数量

1

激光器

自产

10W fixalPTM光纤激光器，长寿命、高可靠性、光束质量好

1

2

振镜头

德国

fixalGTM高速数字振镜打标更精细、更快捷、可靠性高

1

3

F-θ透镜

新加坡

高品质光学器件

1

4

控制计算机

中国

工控机

1

5

机结构

中国

精密加工结构件

1

6

控制主板

德国

SCA

1

7

辅助对焦红光

中国

精确对焦打印距离

1

8

开关电源

苏州

Meanwell电源，稳定可靠

1
